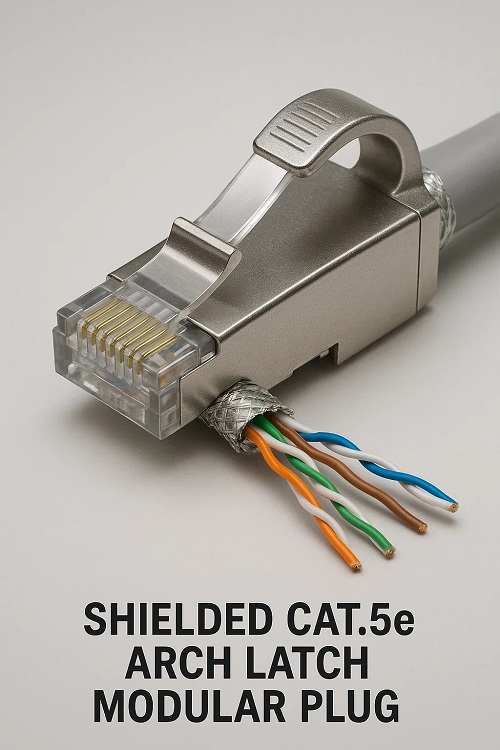

پلاگین مدولار قوس دار Cat.5e

1. هدف اصلی طراحی

امنیت فیزیکی دفاع EMI: محافظ فلزی را با یک قفل قوس دار برای محیط های دارای تداخل و لرزش (مانند کف کارخانه ها، آزمایشگاه های پزشکی) ترکیب می کند.
زمین‌گیری بحرانی: شیلد باید به پوسته متصل شود تا نویز EMI/RFI را منحرف کند.

2. ویژگی های ساختاری کلیدی

مسکن محافظ:

پوسته آلیاژ روی یا پلاستیک متالایزه شده باعث تداخل با زمین می شود.

قفل قوس تقویت شده:

زبانه ضخیم و آجدار در برابر ضربه ها و ضربه های مکرر مقاومت می کند.

زمین یکپارچه:

دندانه های فلزی فویل/بافته محافظ کابل را در حین چین دادن سوراخ می کنند.

3. پایان کار

آماده سازی شیلد:

ژاکت نواری برای افشای سپر 15 میلی متری؛ قیطان / فویل را روی ژاکت تا بزنید.

پیوند زمینی:

سپر را زیر دندانه های گیره فلزی پلاگین قرار دهید.

درج سیم:

سیم ها را در T568B تراز کنید. فشار دهید تا بنشینید

چین و قفل کردن:

یک عمل چین خوردگی:

مخاطبین را فشرده می کند
نیش ها سپر مسکن
قفل قوس را مستقر می کند.

4. برنامه های کاربردی هدف

تجهیزات پزشکی:

EMI را از دستگاه های MRI/سونوگرافی نزدیک شبکه مسدود می کند.

فروشگاه ماشین آلات CNC:

در برابر صدای موتور و ضربات فیزیکی اپراتورها مقاومت می کند.

سیستم های AV تئاتر:

در طول رویدادهای زنده از یدک کش کابل زنده می ماند.

5. حالت های شکست و رفع

6. مزیت های بحرانی در مقابل بدون محافظ

7. محدودیت ها

وابستگی به زمین: به پورت ها/دستگاه های زمینی نیاز دارد.
قابلیت استفاده مجدد: قفل پس از 10 بار حذف ضعیف می شود.
احتیاط ابزار: کرامپرهای استاندارد ممکن است نیش محافظ را از دست بدهند.
