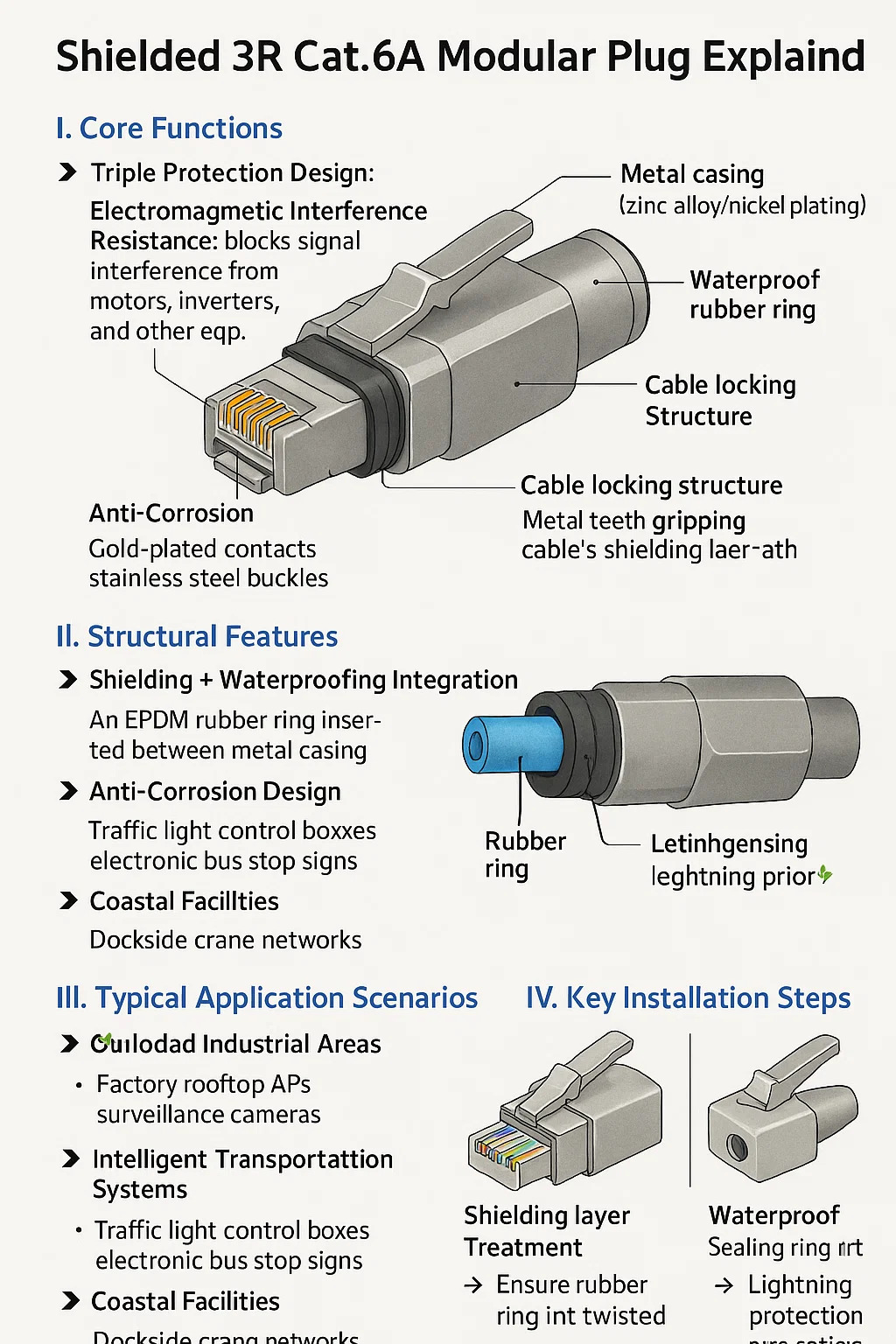

دوشاخه مدولار 3R Cat.6A شیلددار توضیح داد
I. توابع اصلی
▸ طراحی حفاظت سه گانه:
مقاومت در برابر تداخل الکترومغناطیسی: پوشش فلزی (آلیاژ روی/آبکاری نیکل) دوشاخه را در بر می گیرد و تداخل سیگنال موتورها، اینورترها و سایر تجهیزات را مسدود می کند.
مقاومت در برابر آب و هوا در فضای باز: پوشش دارای یک لایه ضد اشعه ماوراء بنفش (برای جلوگیری از شکنندگی در برابر نور خورشید) یک حلقه لاستیکی ضد آب (برای جلوگیری از نفوذ آب باران) است که آن را برای محیط های بیرونی مناسب می کند.
ضد جابجایی فیزیکی: برخی از مدل ها دارای سگک های تقویت شده برای مقاومت در برابر لرزش باد یا کشیدن تصادفی هستند.
II. ویژگی های ساختاری
▸ ادغام ضد آب محافظ:
یک حلقه لاستیکی EPDM در لبه محفظه فلزی تعبیه شده است که هم زمین محافظ و هم محافظت ضد پاشش IP54 را پس از چین دادن ایجاد می کند.
▸ طراحی ضد خوردگی:
کنتاکت های روکش طلا از اکسید شدن جلوگیری می کند و سگک های فولادی ضد زنگ از خوردگی جلوگیری می کند و آن را برای محیط های با رطوبت بالا مناسب می کند.
▸ ساختار قفل کابل:
دندانه های فلزی در انتهای دم، لایه محافظ و غلاف بیرونی کابل را می گیرند و قابلیت ضد کشش و ضد شل شدن را ارائه می دهند.
III. سناریوهای کاربردی معمولی
▸ مناطق صنعتی در فضای باز:
APهای پشت بام کارخانه، دوربینهای نظارتی - مقاومت در برابر تداخل موتور در برابر باران و حفاظت از زنگزدگی.
▸ سیستم های حمل و نقل هوشمند:
جعبه های کنترل چراغ راهنمایی، تابلوهای الکترونیکی ایستگاه اتوبوس - محافظت در برابر تداخل الکترومغناطیسی خودرو، و حلقه لاستیکی از خوردگی رطوبت جلوگیری می کند.
▸ امکانات ساحلی:
شبکه های جرثقیل کنار بارانداز - مقاومت در برابر خوردگی اسپری نمک و پوشش فلزی در برابر فرسایش آب دریا محافظت می کند.
IV. مراحل کلیدی نصب
▸ درمان لایه محافظ:
مش محافظ فلزی کابل باید به طور کامل پوشش فلزی دوشاخه را بپوشاند. در غیر این صورت، عملکرد ضد تداخل از کار خواهد افتاد (نمودار زیر را ببینید).
عملیات یادگاری: سیم را بردارید ← لایه محافظ را به عقب تا کنید ← داخل دوشاخه قرار دهید.
▸ ملزومات آب بندی ضد آب:
قبل از چین دادن، اطمینان حاصل کنید که حلقه لاستیکی پیچ خورده نیست و با انگشتان خود فشار دهید تا از محکم شدن آن اطمینان حاصل کنید.
▸ زمین حفاظت در برابر صاعقه:
برای جلوگیری از آسیب ناشی از صاعقه، از سیم اتصال به زمین (اگر تجهیزات دارای ترمینال اتصال به زمین هستند) استفاده کنید.
V. خطاهای رایج و راه حل ها
| اشتباه | نتیجه | روش مناسب |
|---|---|---|
| سپر با پوسته فلزی تماس ندارد | EMI نفوذ می کند → سرعت ناپایدار | قبل از چین دادن، محافظ را روی روکش کابل تا کنید |
| واشر معکوس / آسیب دیده است | ورود آب → اتصال کوتاه | واشر را تعویض کنید و گریس سیلیکونی بزنید |
| نادیده گرفتن اتصال به زمین | ممکن است لایتنینگ پورت های سوئیچ را سرخ کند | سیم زمین را به ترمینال دستگاه وصل کنید |
VI. مقایسه با دوشاخه های 3R غیر محافظ
| محیط زیست | دوشاخه 3R محافظ | ضعف پلاگین 3R بدون محافظ |
|---|---|---|
| کارخانه نزدیک جوشکار | تداخل سیگنال صفر | شبکه خرابی نویز برق |
| برج ارتباطی کوهستانی | مسیر زمینی برخورد صاعقه را منحرف می کند | نوسانات رادیو/سوئیچ ها را تخریب می کند |
