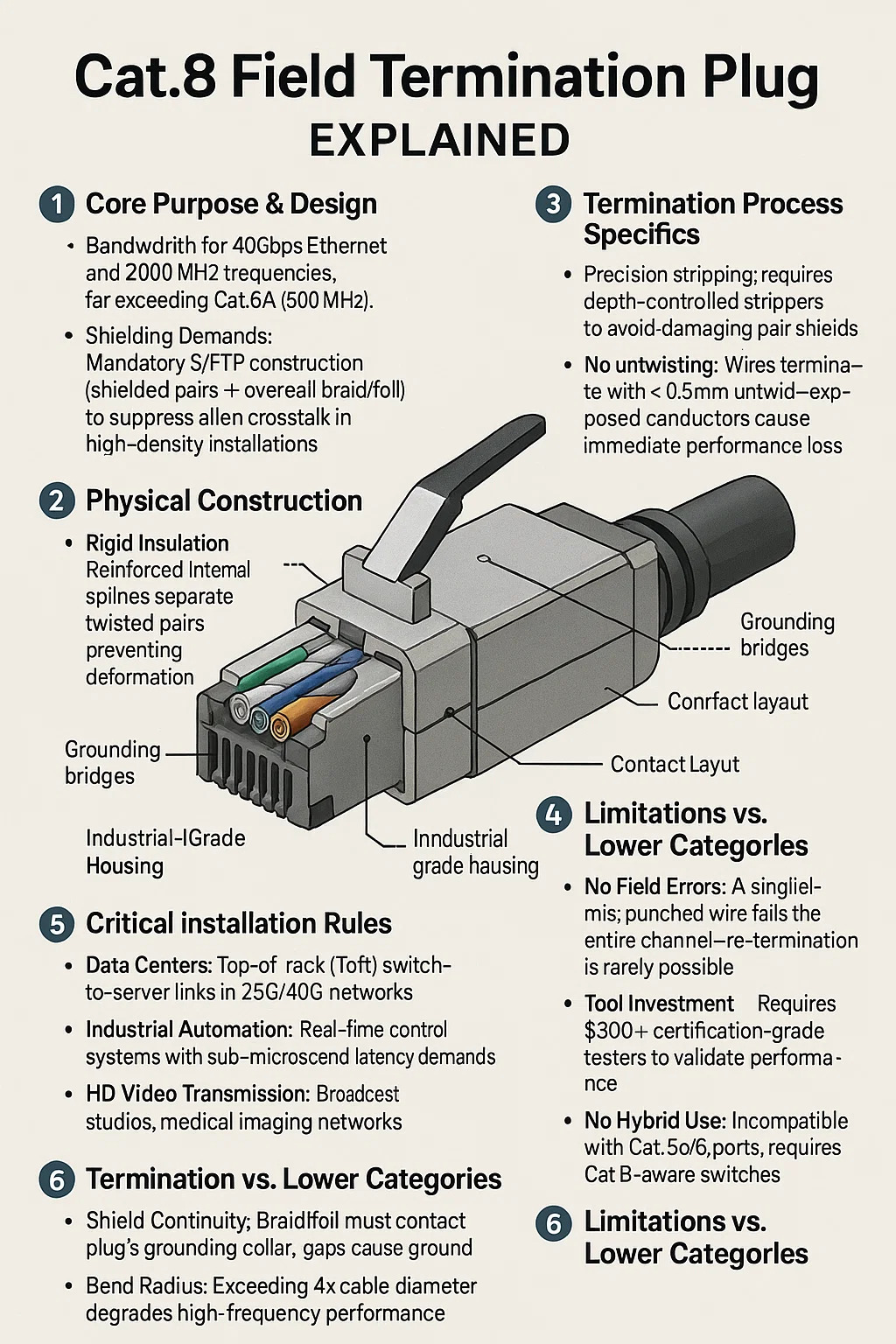

CAT.8 پلاگین خاتمه فیلد توضیح داده شده

1. هدف اصلی و طراحی
پشتیبانی پهنای باند: مهندسی شده برای فرکانس های 40 گیگابیت در ثانیه و فرکانس 2000 مگاهرتز ، بسیار فراتر از CAT.6A (500 مگاهرتز).
تقاضاهای محافظ: ساخت اجباری S/FTP (جفت های محافظ به طور کلی بند/فویل) برای سرکوب متقاطع بیگانه در تاسیسات با چگالی بالا.
طرح تماس: از رابط های سازگار با TERA ، GG45 یا RJ45 با تراز پین پیشرفته برای بازتاب سیگنال استفاده می کند.

2. ساخت فیزیکی
عایق سفت و سخت: اسپل های داخلی تقویت شده جفت های پیچ خورده جدا شده و از تغییر شکل در حین خاتمه جلوگیری می کنند.
پل های زمینی: کانال های فلزی یکپارچه ، سپرهای کابل را برای وصل کردن پوسته وصل می کنند و از اتلاف EMI اطمینان حاصل می کنند.
مسکن درجه صنعتی: آلیاژ روی یا بدنهای پلیمری سخت شده در برابر فشار و لرزش قفسه مقاومت می کنند.

3. مشخصات فرآیند خاتمه
سلب دقیق: برای جلوگیری از آسیب رساندن به سپرهای جفت ، به نوارهای کنترل شده عمق نیاز دارد.
بدون عدم استفاده: سیم ها با <0.5 میلی متر Untwist - در معرض مجوزها خاتمه می یابند.
ابزارهای تخصصی:
تیغه های پانچ به پایین با نیروی بالا برای نفوذ در سپرهای جفت ضخیم.
آچارهای محدود گشتاور برای فشرده سازی مقاومت در برابر فشار.

4. سناریوهای استقرار
مراکز داده: پیوندهای سوئیچ به سرور برتر (TOR) در شبکه های 25G/40G.
اتوماسیون صنعتی: سیستم های کنترل در زمان واقعی با تقاضای تأخیر زیر میکروسکوند.
انتقال فیلم HD: استودیوهای پخش ، شبکه های تصویربرداری پزشکی.

5. قوانین مهم نصب
تداوم سپر: بند/فویل باید با یقه زمینی پلاگین تماس بگیرید. شکاف ها باعث ایجاد حلقه های زمینی می شوند.
BEND RADIUS: بیش از قطر کابل 4 برابر در طول مسیریابی ، عملکرد با فرکانس بالا را کاهش می دهد.
حمل و نقل کانکتور: هرگز قبل از درج کابل ها را از قبل خم نکنید.

6 محدودیت در مقابل دسته های پایین
بدون خطای میدانی: یک سیم مبهم منفرد کل کانال را شکست می دهد-خاتمه مجدد به ندرت امکان پذیر است.
سرمایه گذاری ابزار: برای اعتبارسنجی عملکرد ، به آزمایش کنندگان درجه صدور گواهینامه نیاز دارد.
بدون استفاده ترکیبی: ناسازگار با درگاه های CAT.5E/6 ؛ به سوئیچ های CAT.8-آگاه نیاز دارد.

چه موقع از VS PORTER استفاده کنید
