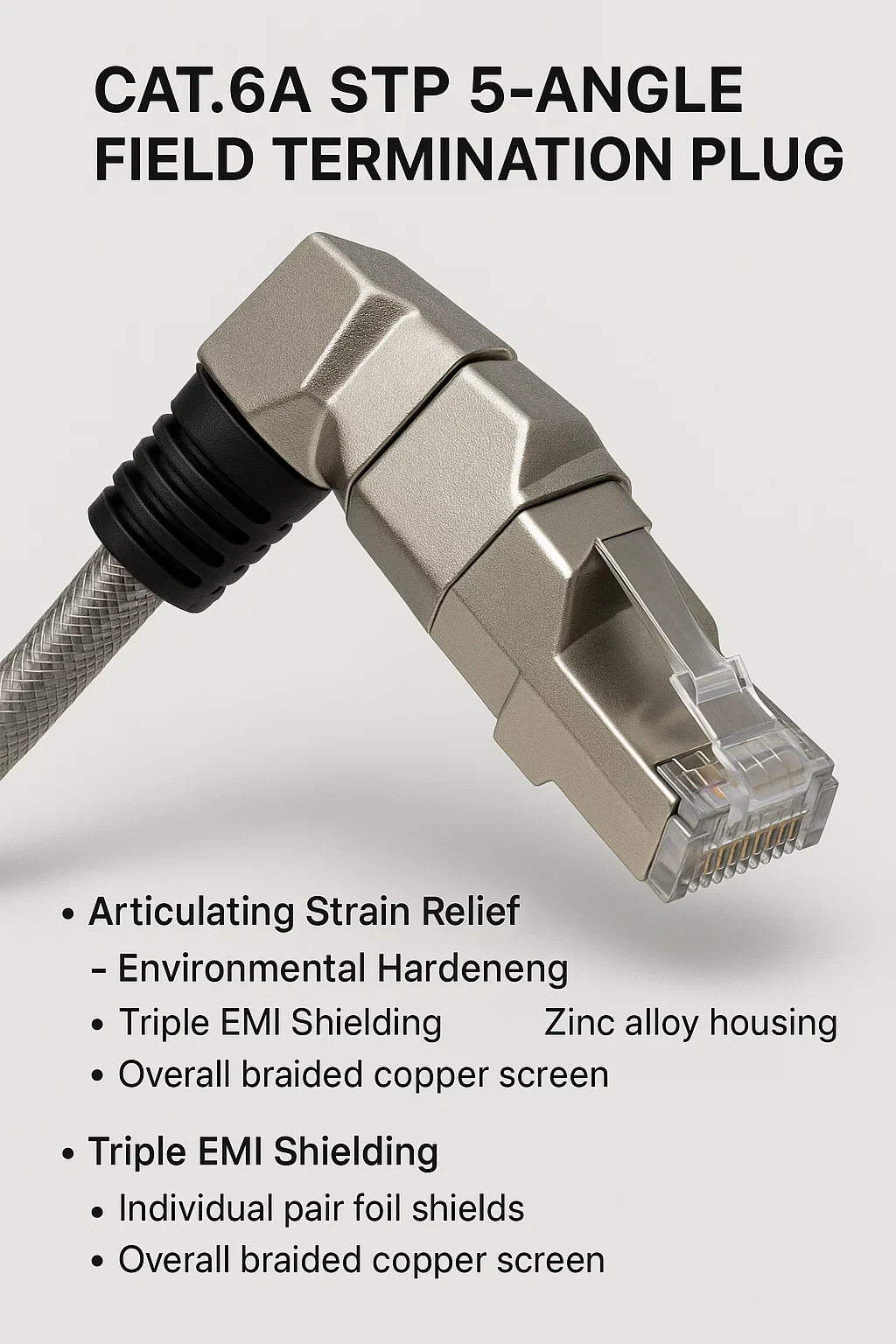

Cat.6A STP 5 زاویه خاتمه میدان

1. هدف طراحی اصلی
بهینه سازی فضا: دارای یک بدن زاویه دار 45 درجه با قابلیت تنظیم 5 موقعیت (30 درجه عمودی ، 15 درجه ° افقی) برای مسیریابی کابل ها در فضاهای تنگ (به عنوان مثال ، قفسه های سرور ، کابینت های کنترل) است.
Triple EMI Shielding: Combines:
سپرهای فویل جفت انفرادی
صفحه مس بافته به طور کلی
مسکن آلیاژ روی تداخل از موتورها/VFD ها در محیط های صنعتی.

2. نوآوری های ساختاری
تسکین کرنش مفصل:
یقه محوری استرس لرزش/فلکس را جذب می کند (به عنوان مثال ، بازوهای رباتیک ، AGV).
سخت شدن محیطی:
مهر و موم های دارای درجه IP68 (واشرهای سیلیکونی قفل نخ) در برابر ورود آب/گرد و غبار مقاومت می کنند.
مخاطبین با وظیفه بالا:
پین های با روکش طلای 50 میکرومتر در برابر 100000 چرخه جفت گیری و 90W POE بدون قوس مقاومت می کنند.

3. گردش کار خاتمه
SHIELD PREP:
تاشو کلی بر روی ژاکت کابل ؛ گیره در زیر فرول فلزی.
فویل های جفت تریم برای افشای 3 میلی متر ؛ به زبانه های زمینی خاتمه دهید.
انتقال سیم:
حفظ <8mm untwist ؛ در شکافهای IDC کلید (استاندارد T568B) قرار دهید.
قفل زاویه:
جهت گیری تنظیم ؛ یقه گشتاور تا 0.6 N · M برای فشرده سازی مهر و موم.

4. برنامه های کلیدی
رباتیک: مدیریت کابل در اسلحه های مفصل (سازگاری ISO 9409).
ماشین آلات تلفن همراه: استقرار لرزش سنگین (قطارها ، شارژرهای لیفتراک).
محیط های سخت: پردازش مواد غذایی (دارای رتبه بندی شده) ، گیاهان شیمیایی.

5. مزایا در مقابل شاخه های مستقیم

6. قوانین نصب بحرانی
اتصال سپر: مقاومت ≤0.1Ω بین پوسته پلاگین و صفحه کابل را تأیید کنید.
شعاع خم: بعد از تنظیم زاویه ، قطر کابل ≥ 4 را حفظ کنید.
مورد نیاز ابزار: برای دسترسی زاویه دار از ابزار پانچ پایین کم استفاده کنید.

7. شاخص های شکست
RESETS POE: تماس با پین ضعیف یا خرابی زمینی سپر.
قطرات سرعت: جفت های بدون دست> 10 میلی متر یا نشت EMI.
گرمای بیش از حد: پین های بیش از حد (بیش از 90W پو).

محدودیت ها
سازگاری کابل: به CAT.6A STP (S/FTP یا F/UTP) نیاز دارد.
عمق بندر: ممکن است سوکت های کم عمق مناسب نباشد (مشخصات دستگاه را تأیید کنید).
هزینه: 2-3 × حق بیمه بیش از شاخه های استاندارد. $ $
