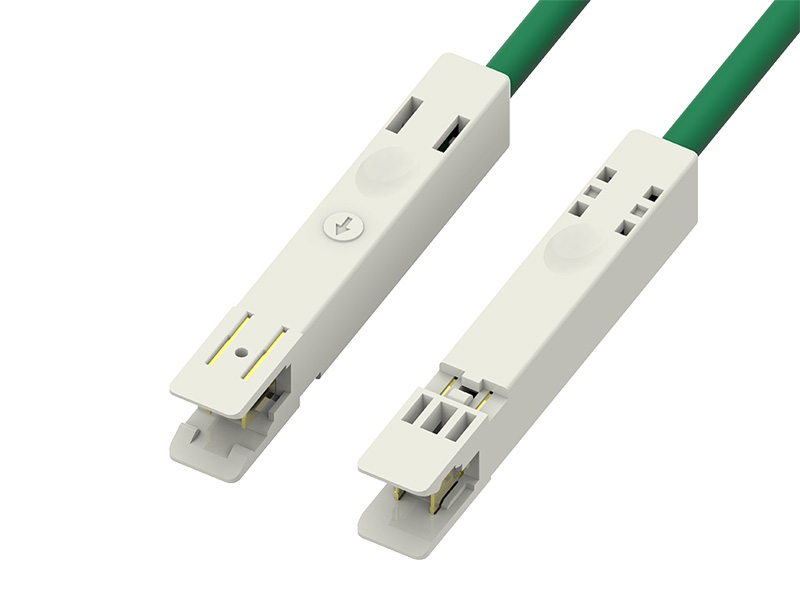

پچ کورد 110

شرکت Excellence Wire Ind.,Ltd. (EXW) در سال 1985 با بیش از 35 سال تجربه در زمینه کانکتور، مونتاژ کابل و مهار سیم تاسیس شد. EXW در زمینه لوازم جانبی شبکه به خوبی شناخته شده است و از شهرت خوب در جهان برخوردار است! Ningbo Excellence Communicated Connector Co.,Ltd. (Ningbo EXW) در نینگبو، چین، در سال 2001 تاسیس شد. ما خطوط تولید کاملی از جمله مهر زنی، آبکاری، تزریق پلاستیک، درج اتوماتیک و قابلیت های مونتاژ را با مهندسی داخلی ایجاد کرده ایم. دپارتمان و کارگاه قالب سازی داخلی. ما می‌توانیم ظرفیت کافی و زمان منعطف را فراهم کنیم. ظرفیت ما برای پچ کورد بیش از 1,000,000 PCS در ماه و برای پلاگین مدولار بیش از 30,000,000 PCS در ماه است. با تیم تحقیق و توسعه قوی، ما خدمات OEM / ODM را ارائه می دهیم. ما محصول را طراحی می کنیم، قالب را می سازیم و قالب را به تنهایی نگهداری می کنیم. ما سیستم های کیفیت قابل اعتمادی از جمله گواهینامه های ISO9001، ISO14001 و ISO45001 داریم. ما همچنین گواهینامه های UL، DELTA، ETL، GHMT، CE، و 4PPoE را برای پچ کورد و دوشاخه مدولار دریافت کردیم.

توسعه دانش صنعت

پچ کورد 110 نوعی کابل شبکه است که برای اتصال دستگاه های شبکه مانند رایانه ها، سوئیچ ها، روترها و سرورها استفاده می شود. به آن "پچ کورد" می گویند زیرا برای وصله یا اتصال موقت دو دستگاه به یکدیگر استفاده می شود.

"110" در نام اشاره به نوع اتصال است که در انتهای کابل استفاده می شود. کانکتور 110 نوعی کانکتور جابجایی عایق (IDC) است که معمولاً در سیم کشی های مخابراتی و شبکه استفاده می شود. این یک اتصال دهنده پانچ است که به سیم ها اجازه می دهد بدون نیاز به لحیم کاری یا لحیم کاری خاتمه دهند.

یک پچ کورد 110 معمولاً یک کانکتور RJ45 در یک طرف دارد که برای اتصال به دستگاه شبکه استفاده می شود و یک کانکتور 110 در طرف دیگر است که برای سوراخ کردن سیم ها روی یک پچ پنل یا جک دیواری استفاده می شود. خود کابل معمولاً از سیم مسی جفت تابیده ساخته شده است و در طول های مختلف موجود است.

پچ‌کوردهای 110 معمولاً در سیستم‌های کابل‌کشی ساخت‌یافته استفاده می‌شوند که برای ارائه زیرساخت شبکه قابل اعتماد و انعطاف‌پذیر برای مشاغل و سازمان‌ها طراحی شده‌اند. آنها اغلب برای اتصال دستگاه های شبکه به وصله پنل ها یا جک های دیواری در مرکز داده یا اتاق مخابرات استفاده می شوند که امکان پیکربندی مجدد و عیب یابی آسان را فراهم می کند.


کاردستی ساخت پچ کورد 110 شامل چندین مرحله است، از جمله:
برش کابل به طول دلخواه: اولین مرحله این است که کابل مسی تابیده شده را با استفاده از کاتر کابل یا قیچی به طول دلخواه برش دهید. مهم است که اطمینان حاصل شود که انتهای کابل به طور تمیز و یکنواخت بریده شده است تا از اتصال خوب اطمینان حاصل شود.

برداشتن کابل: گام بعدی این است که عایق را از انتهای کابل جدا کنید تا سیم‌ها نمایان شوند. این کار را می توان با استفاده از سیم کش یا چاقوی تیز انجام داد و مراقب باشید که سیم ها آسیب نبینند.

مرتب سازی و چیدمان سیم ها: هنگامی که سیم ها در معرض دید قرار گرفتند، باید مرتب شوند و به ترتیب درست چیده شوند. این معمولاً طبق استاندارد T568B یا T568A انجام می شود که کد رنگی را برای هر سیم مشخص می کند.

پایان دادن به سیم ها: سیم ها سپس با استفاده از ابزار پانچ به کانکتور 110 خاتمه می یابند. این شامل وارد کردن هر سیم در شکاف مناسب کانکتور و سوراخ کردن آن با ابزار برای ایجاد یک اتصال ایمن است.

اتصال کانکتور RJ45: در نهایت یک کانکتور RJ45 با استفاده از یک ابزار چین دار به انتهای دیگر کابل متصل می شود. سیم‌ها به ترتیب صحیح وارد کانکتور می‌شوند و کانکتور روی کابل قرار می‌گیرد تا اتصال ایمن ایجاد شود.

به طور کلی، ساخت پچ کورد 110 به مهارت و توجه به جزئیات نیاز دارد تا از اتصال با کیفیت و قابل اعتماد اطمینان حاصل شود.
